TX Series Flight Platform

TX系列垂起复合翼

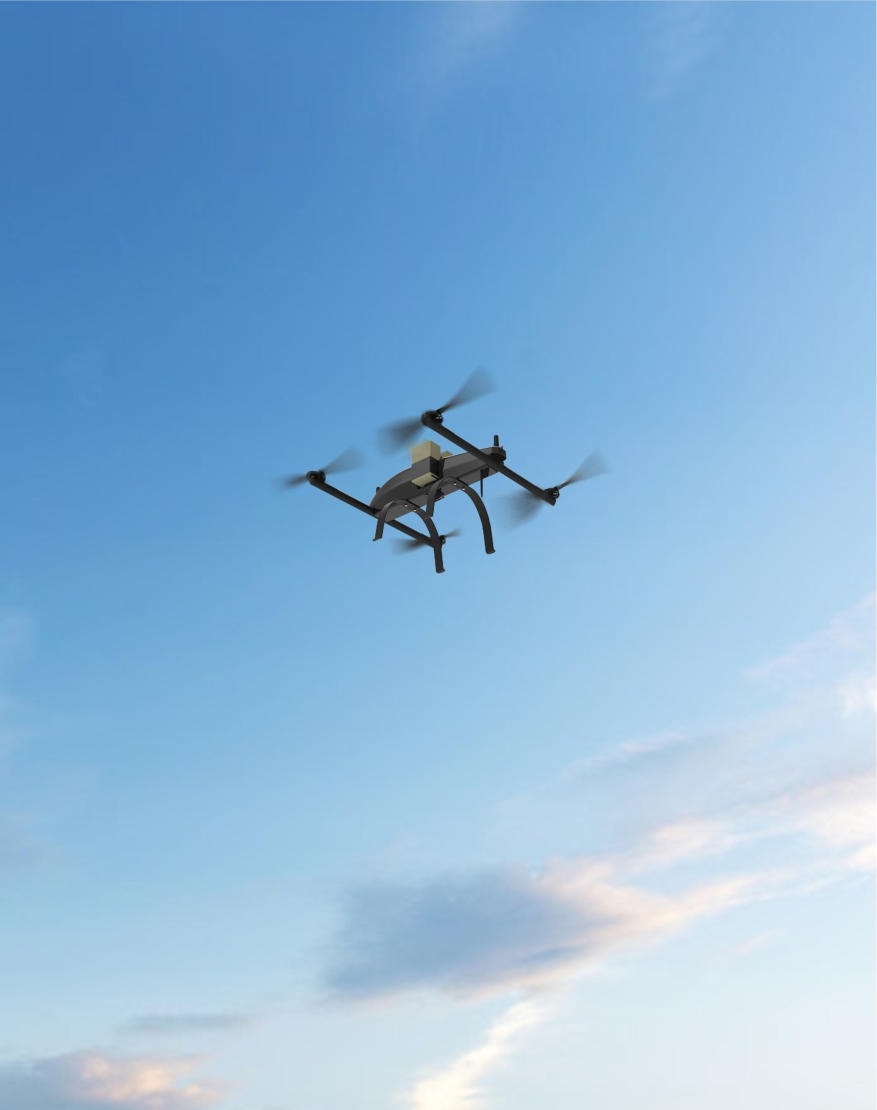

TX-20M

天牛飞行平台

IPX5 防水防护，2kg 载荷下最长续90min，适合快速部署与规模化应用。

长航时2kg 载重状态下，最大航时可达90min。
防护性IPX5 级防水系统，直面复杂环境挑战。
快拆设计，免工具快速拆卸结构，高度模块化，展开及收撤无需工具。
高品质工艺全碳纤维，表面质量优秀，产品一致性强。
低成本可持续低成本、可消耗，适合大规模部署。

尺寸1.1*0.95m
最大起飞重量20kg
最大载荷能力10kg
最大续航时间120min

全长	1104 mm
宽度	950 mm
高度	565 mm
前后轴距	850 mm
左右轴距	980 mm
机体材质	航空碳纤维复合材料
载重能力	10 kg
最大起飞重量	20 kg
最大上升速度	3 m/s
安全平飞速度	0-15 m/s
巡航速度	15 m/s
续航时间	120 min @ 0 kg / 90 min @ 2 kg / 70 min @ 4 kg / 30 min @ 10 kg
实用升限	5500 m
使用温度	-20°C~55°C

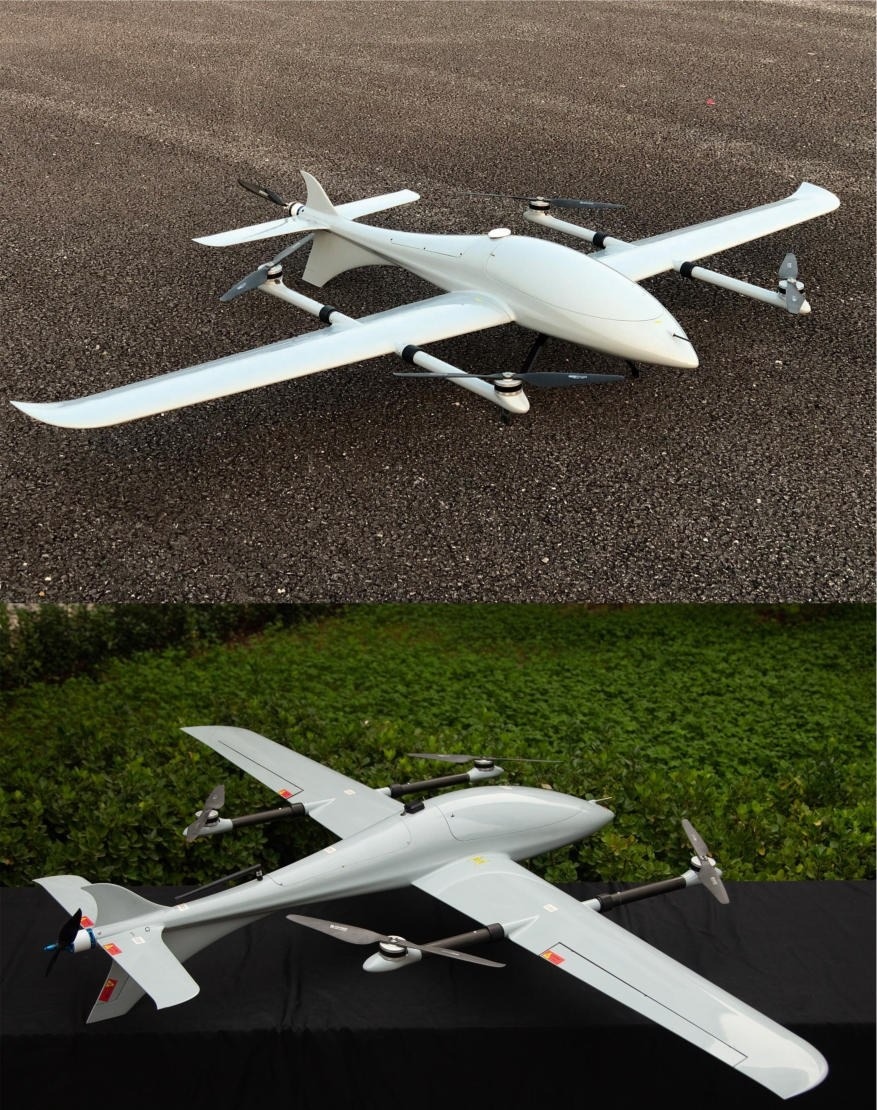

TX-10V

朱雀飞行平台

小型化、模块化设计，适合快速部署与长航时巡航任务。

外形小巧翼展 2398mm，最大起飞重量 10.5kg。
续航持久搭载 1.6kg 续航 3.5h，搭载 2.3kg 续航 2.5h。
模块化设计，免工具快速拆卸结构，高度模块化，展开及收撤无需工具。
高机动性全动平尾一体化设计，显著提升飞行机动性。

翼展2398mm
最大起飞重量10.5kg
最大载荷能力2.3kg
最大续航时间3.5h

全长	1519 mm
高度	356 mm
翼展	2398 mm
机体材质	航空碳纤维复合材料
载重能力	1.6 kg / 最2.3 kg
最大安全起飞重量	10.5 kg
安全平飞速度	18-35 m/s
巡航速度	19 m/s
续航时间	3.5 h @ 1.6 kg / 2.5 h @ 2.3 kg
实用升限	5000 m
使用温度	-20°C~55°C
抗风等级	起降 5 级 / 飞行 6 级

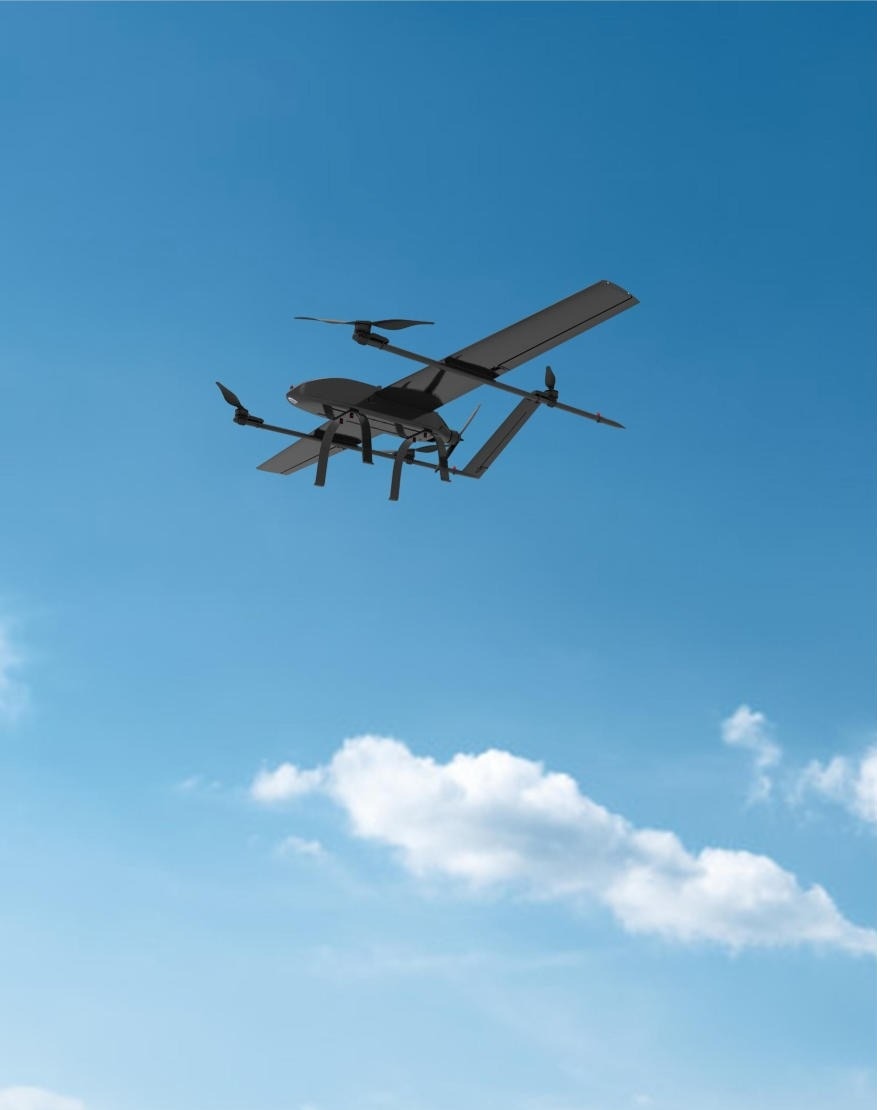

TX-25V

乌鸫飞行平台

防护等级 IPX5，适合重载与快速部署任务。

大载重，长航时1kg 负载续航 220min，7kg 负载续航 1.5h。
防护性IPX5 级防水系统，直面复杂环境挑战。
快拆设计，免工具快速拆卸结构，高度模块化，展开及收撤无需工具。
高品质工艺预浸料工艺，表面质量优秀，产品一致性强。
低成本可持续低成本、可消耗，适合大规模部署。

翼展3000mm
最大起飞重量25kg
最大载荷能力7kg
最大续航时间3h

全长	1780 mm
高度	765 mm
翼展	3000 mm
机体材质	航空碳纤维复合材料
载重能力	7 kg
最大起飞重量	25 kg
安全平飞速度	20-35 m/s
巡航速度	20 m/s
续航时间	220 min @ 1 kg / 1.5 h @ 7 kg
实用升限	5000 m
使用温度	-20°C~55°C
抗风等级	起降 5 级 / 飞行 6 级

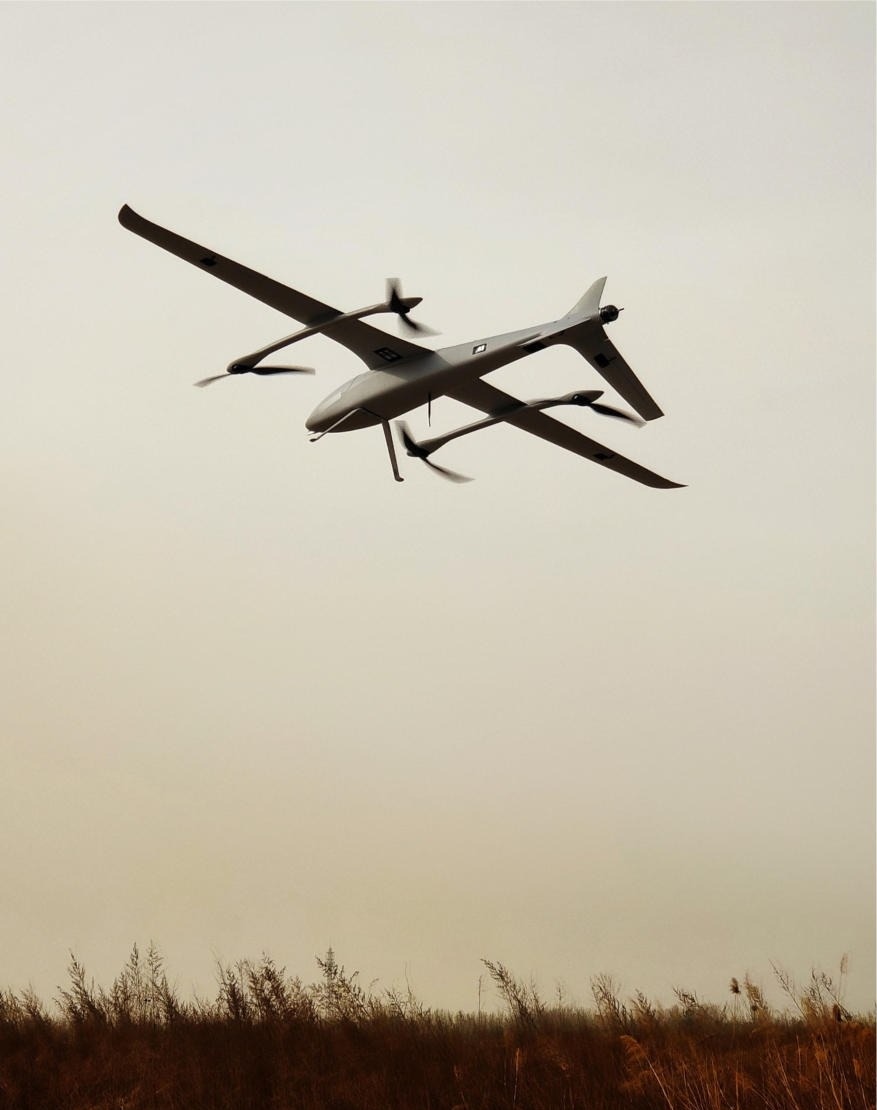

TX-30V

玉兔飞行平台

一体化设计，兼顾结构强度、装箱体积与巡航效率。

长航时最大起飞重量30kg，搭载 10kg 续航 2h，搭载 4kg 续航 4h。
模块化设计，免工具快速拆卸结构，高度模块化，展开及收撤无需工具。
一体化设计尾翼与后起落架合二为一，两段式机身，系统组成更简洁，装箱体积更小。
动力造型优化提供卓越功率输出和高效能量转换，确保飞行平稳且响应迅速。

翼展4000mm
最大起飞重量30kg
最大载荷能力10kg
最大续航时间4h

全长	2263 mm
高度	487 mm
翼展	4000 mm
机体材质	航空碳纤维复合材料
最大载重能力	10 kg
最大安全起飞重量	30 kg
安全平飞速度	20-33 m/s
巡航速度	24 m/s
续航时间	2 h @ 10 kg / 4 h @ 4 kg
实用升限	6000 m
使用温度	-20°C~55°C
抗风等级	起降 5 级 / 飞行 6 级

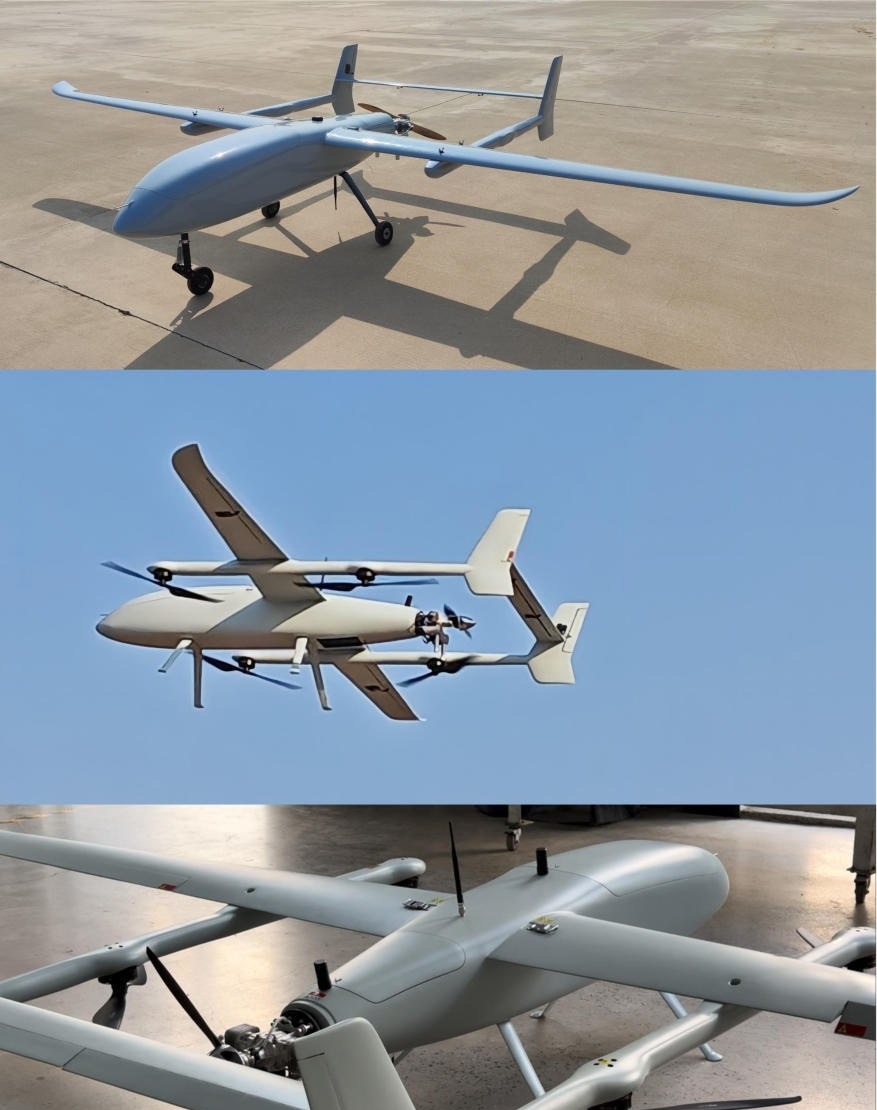

TX-35V / TX-35F

天狐系列飞行平台

支持垂直起降与滑跑起降，长航时与双模式任务兼容。

长航时最大起飞重量35kg，最大续航时间可达10h。
双模式起降支持垂直起降、常规滑跑起降两种方式。
双份控制保障前后翼及一副平尾组成双控制舵面，另一侧仍能维持部分控制能力。

翼展3920mm
最大起飞重量35kg
最大载荷能力12kg
最大续航时间10h

全长	2360 mm
高度	700 mm
翼展	3920 mm
机体材质	航空碳纤维复合材料
发动机	活塞发动机
载重能力（含油）	垂起 12 kg / 滑跑 20 kg
最大安全起飞重量	35 kg
安全平飞速度	21-40 m/s
巡航速度	26 m/s
综合油耗	垂起 1 L/h / 滑跑 0.95 L/h
实用升限	5000 m
使用温度	-20°C~55°C

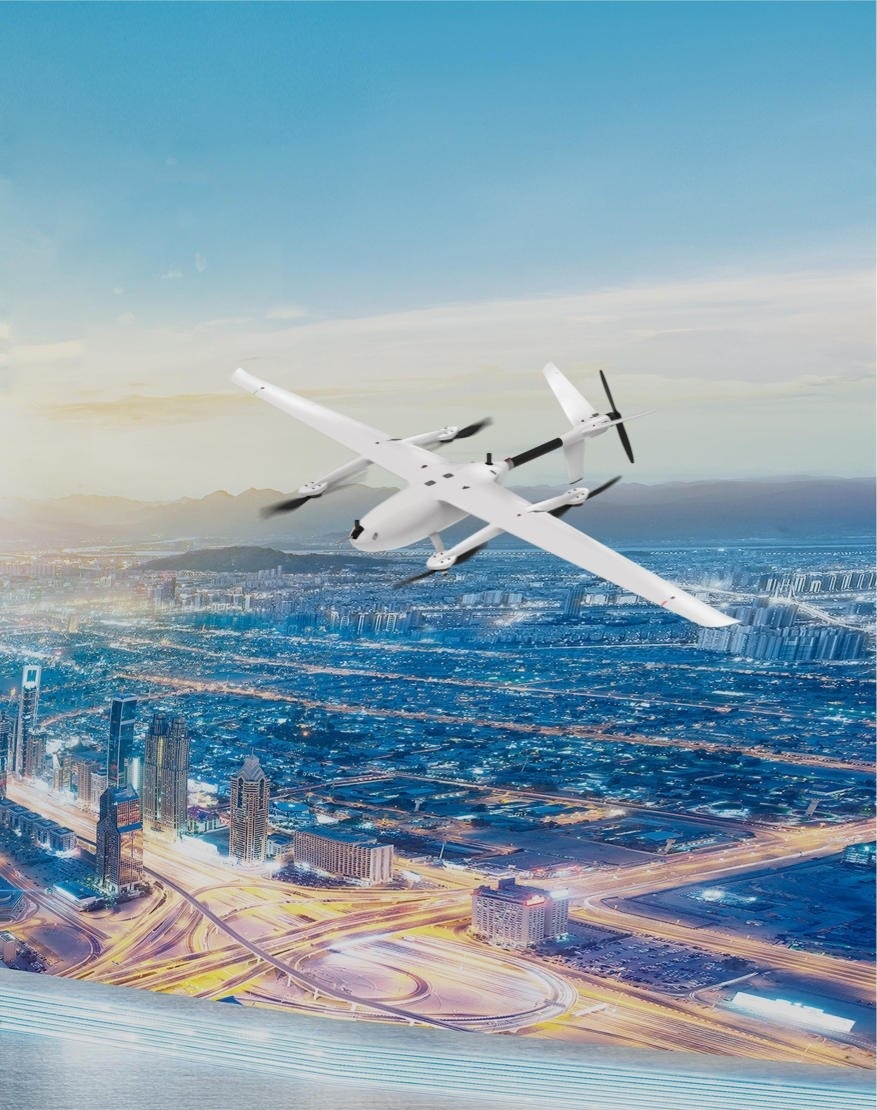

TX-40V

白泽飞行平台

高品质工艺与轻量化机身，兼顾载荷与巡航效率。

大载重，长航时10kg 负载下续航 3h，15kg 负载下续航 1.5h。
高品质工艺整机采用全金属模具，部件具备互换性，机身结构重量轻、强度高。
快拆设计，免工具快速拆卸结构，高度模块化，展开及收撤无需工具。
运输便捷小尺寸包装，可用普通 SUV 运输。
螺旋桨锁定巡航中降低风阻和气流扰动，提升飞行效率与安全性。

翼展4000mm
最大起飞重量40kg
最大载荷能力15kg
最大续航时间4h

全长	2100 mm
高度	577 mm
翼展	4000 mm
机体材质	航空碳纤维复合材料
载重能力	15 kg
最大起飞重量	40 kg
安全平飞速度	26-35 m/s
巡航速度	26 m/s
续航时间	3 h @ 10 kg / 1.5 h @ 15 kg
实用升限	5000 m
使用温度	-20°C~55°C
抗风等级	起降 5 级 / 飞行 6 级

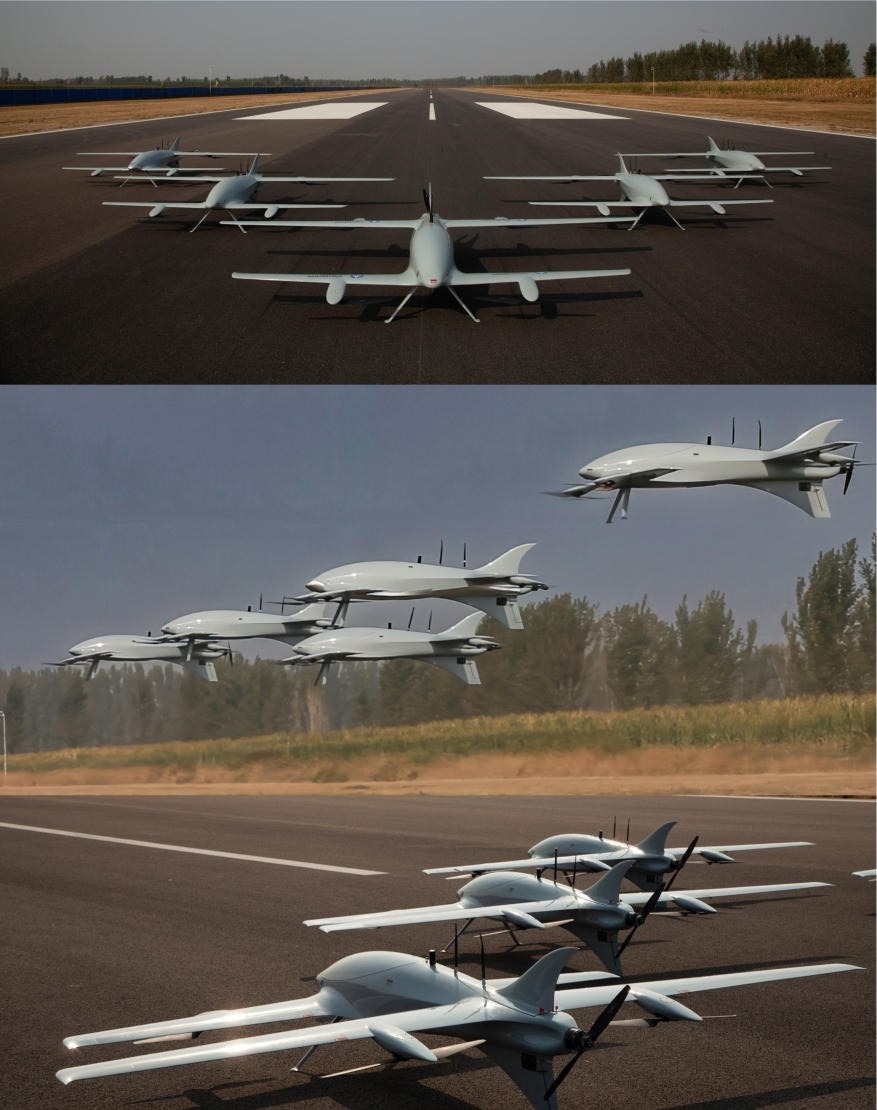

TX-40V (TW)

青龙飞行平台

双份控制保障与油动长航时，适合持续巡航任务。

长航时最大起飞重量40kg，最大续航时间可达12h。
模块化设计，免工具快速拆卸结构，高度模块化，展开及收撤无需工具。
双份控制保障前后翼双舵面冗余布局，具备舵面容错能力。
可靠性对角失效、对向联动、协同控制。

翼展3744mm
最大起飞重量40kg
最大载荷能力18kg
油耗0.96L/h

全长	2000 mm
高度	696 mm
翼展	后翼 3744 mm / 前翼 2820 mm
机体材质	航空碳纤维复合材料
发动机	活塞发动机
载重能力（含油）	18 kg
最大安全起飞重量	40 kg
安全平飞速度	22-40 m/s
巡航速度	25 m/s
综合油耗	0.96 L/h
续航时间	12 h
实用升限	5000 m

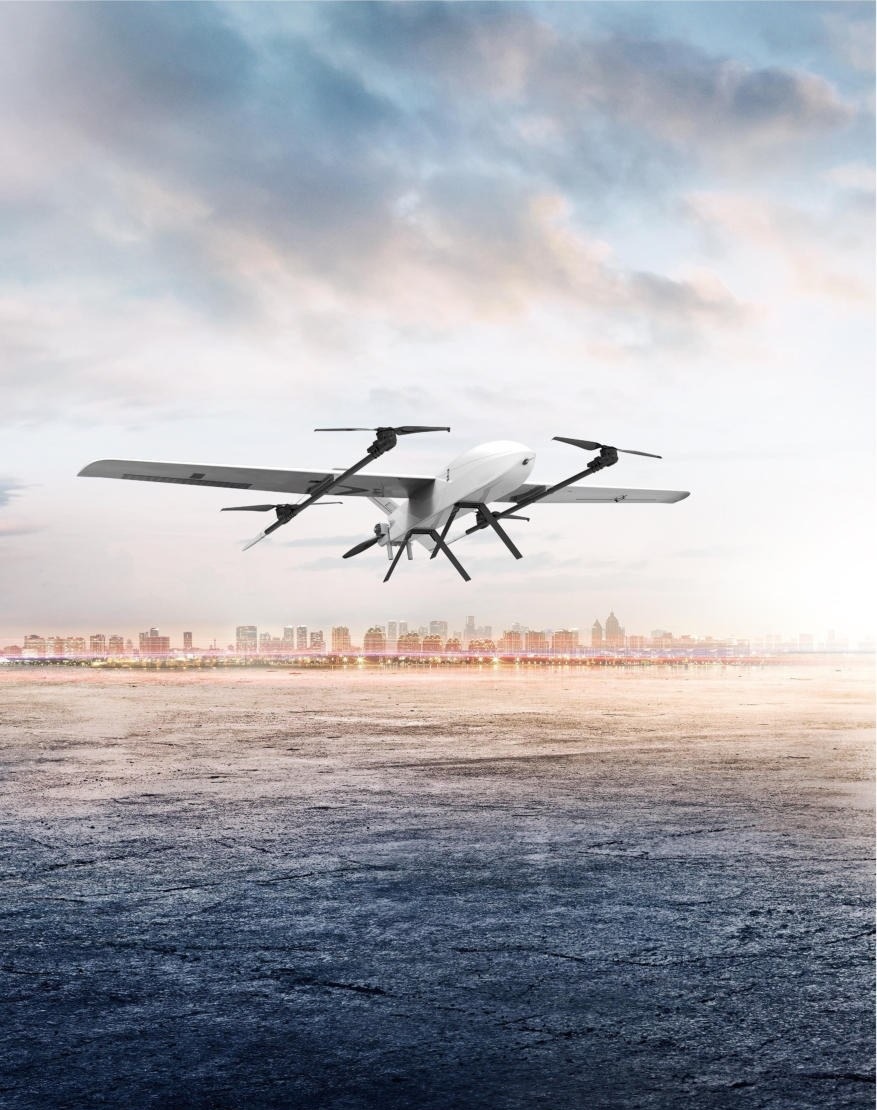

TX-60V

小牛飞行平台

大载荷舱与轻量化机臂，适合应急与多任务载荷。

大载重最大起飞重量60kg，载荷能力 22kg（含油）。
轻量化机臂既是垂起电机安装杆，也是闭合承载结构，加强抗弯扭性能。
大载荷舱载荷舱空间大，提升多任务兼容性、维护便捷性、快速部署能力，更具应急响应价值。

翼展4700mm
最大起飞重量60kg
最大载荷能力22kg
油耗1.6L/h

全长	2488 mm
高度	1185 mm
翼展	4700 mm
机体材质	航空碳纤维复合材料
发动机	活塞发动机
载重能力（含油）	22 kg
最大安全起飞重量	60 kg
安全平飞速度	25-40 m/s
巡航速度	25 m/s
油耗	1.6 L/h
实用升限	5000 m
使用温度	-20°C~55°C

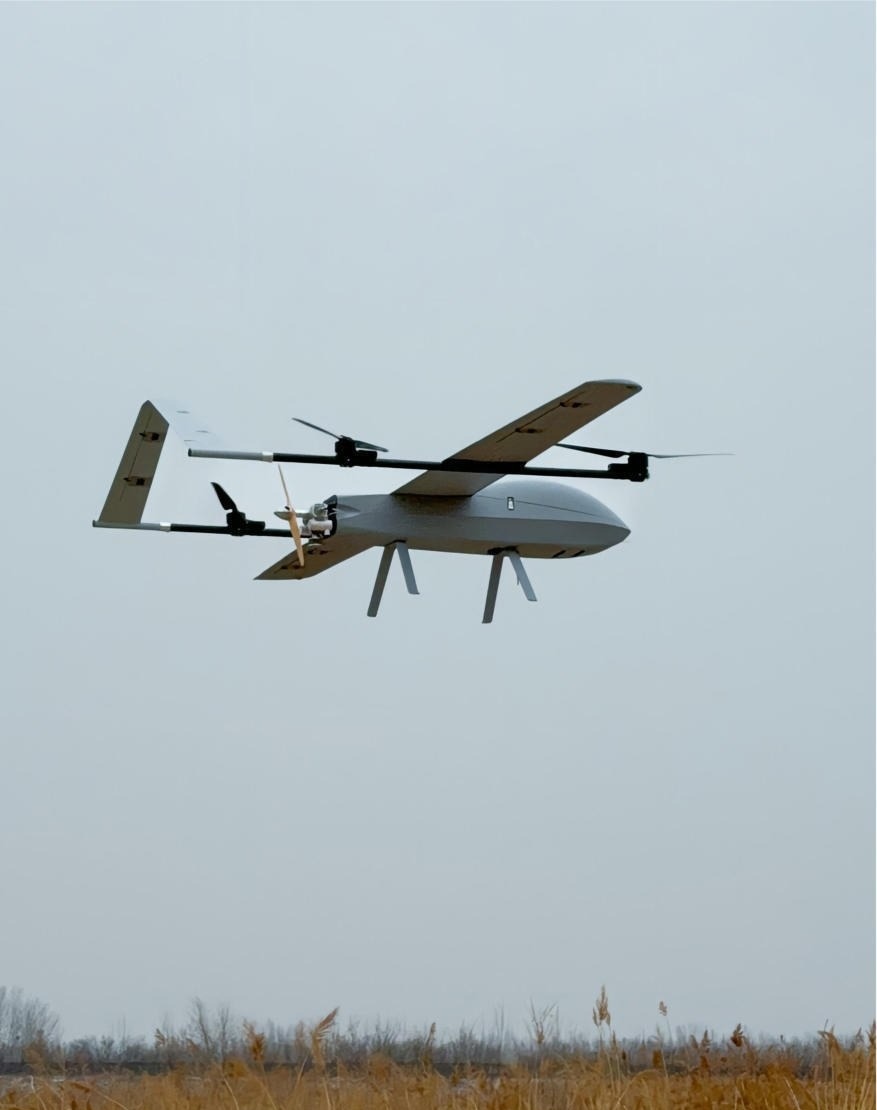

TX-100V

老牛飞行平台

百公斤级重载平台，兼顾维护便利性与快速部署。

大载重最大起飞重量100kg，载荷能力 45kg（含油）。
轻量化机臂兼具电机安装与闭合承载功能，加强抗弯扭性能。
大载荷舱提供更大的载荷空间，兼顾任务兼容、维护便捷与快速部署。

翼展5470mm
最大起飞重量100kg
最大载荷能力45kg
油耗2.5L/h

全长	3000 mm
高度	1135 mm
翼展	5470 mm
机体材质	航空碳纤维复合材料
发动机	活塞发动机
载重能力（含油）	45 kg
最大安全起飞重量	100 kg
安全平飞速度	26-40 m/s
巡航速度	26 m/s
综合油耗	2.5 L/h
实用升限	5000 m
使用温度	-20°C~55°C

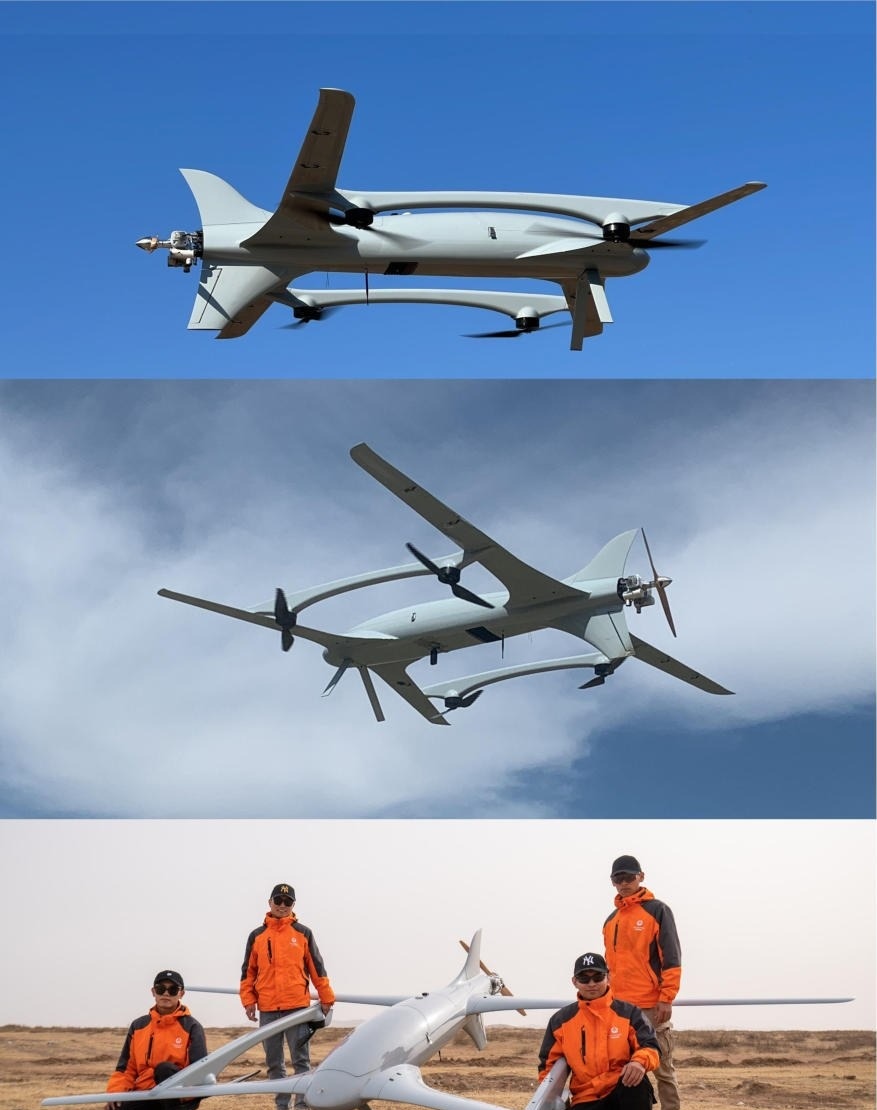

TX-100V (TW)

白虎飞行平台

双机翼布局与高强度复材机身，适合重载巡航。

大载重最大起飞重量100kg，搭载 30kg 续航 4.4h。
一体化设计一体化垂尾起落架融合设计，结构精简、气动增效、能效提升。
更轻更强航空碳纤维复合材料与预浸料一体成型工艺，加强整机抗弯扭性能
双份控制保障前二后二舵面冗余布局，具备单/双舵面容错能力。
可靠性对角失效、对向联动、协同控制。

翼展5100mm
最大起飞重量100kg
最大载荷能力45kg
油耗3L/h

全长	2905 mm
高度	930 mm
翼展	后翼 5100 mm / 前翼 3533 mm
机体材质	航空碳纤维复合材料
发动机	活塞发动机
载重能力（含油）	45 kg
最大安全起飞重量	100 kg
安全平飞速度	28-40 m/s
巡航速度	30 m/s
综合油耗	3 L/h
实用升限	5000 m
使用温度	-20°C~55°C

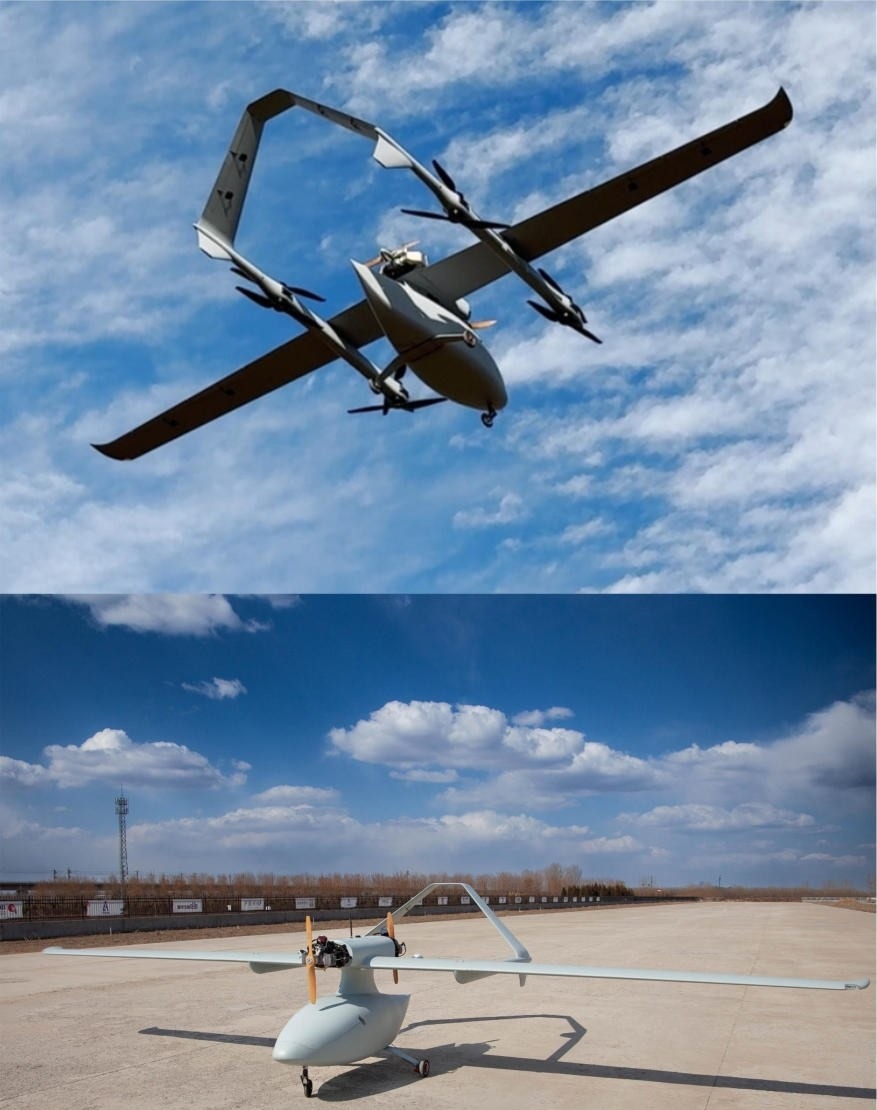

TX-175V / TX-180F

白鹭系列飞行平台

复合翼重载平台，适合大型设备载荷与远距离运输。

大载重垂起最大起飞重量175kg、载荷 65kg（含油）；滑跑最大起飞重量180kg、载荷 130kg（含油）。
双模式起降支持垂直起降、常规滑跑起降两种方式。
双冗余前拉后推双动力、四轴八桨双备份及智能损伤容错，局部损坏仍可安全返航。
创新布局垂起机臂内嵌电池，动力舱与载荷舱物理隔离.147m³ 通体货舱满足大型设备搭载
快速部署三段式机翼兼顾大载重、长航时与运输便捷，前三点轮式起落架便于转场与起飞准备。

翼展8000mm
最大起飞重量175kg
最大载荷能力65kg
油耗7.5L/h

全长	3794 mm
高度	1764 mm
翼展	8000 mm
机体材质	航空碳纤维复合材料
发动机	活塞发动机
载重能力（含油）	垂起型 65 kg / 滑跑型 130 kg
最大安全起飞重量	垂起型 175 kg / 滑跑型 180 kg
安全平飞速度	26-45 m/s
巡航速度	28 m/s
综合油耗	垂起型 7.5 L/h / 滑跑型 7 L/h
实用升限	5000 m
使用温度	-25°C~55°C

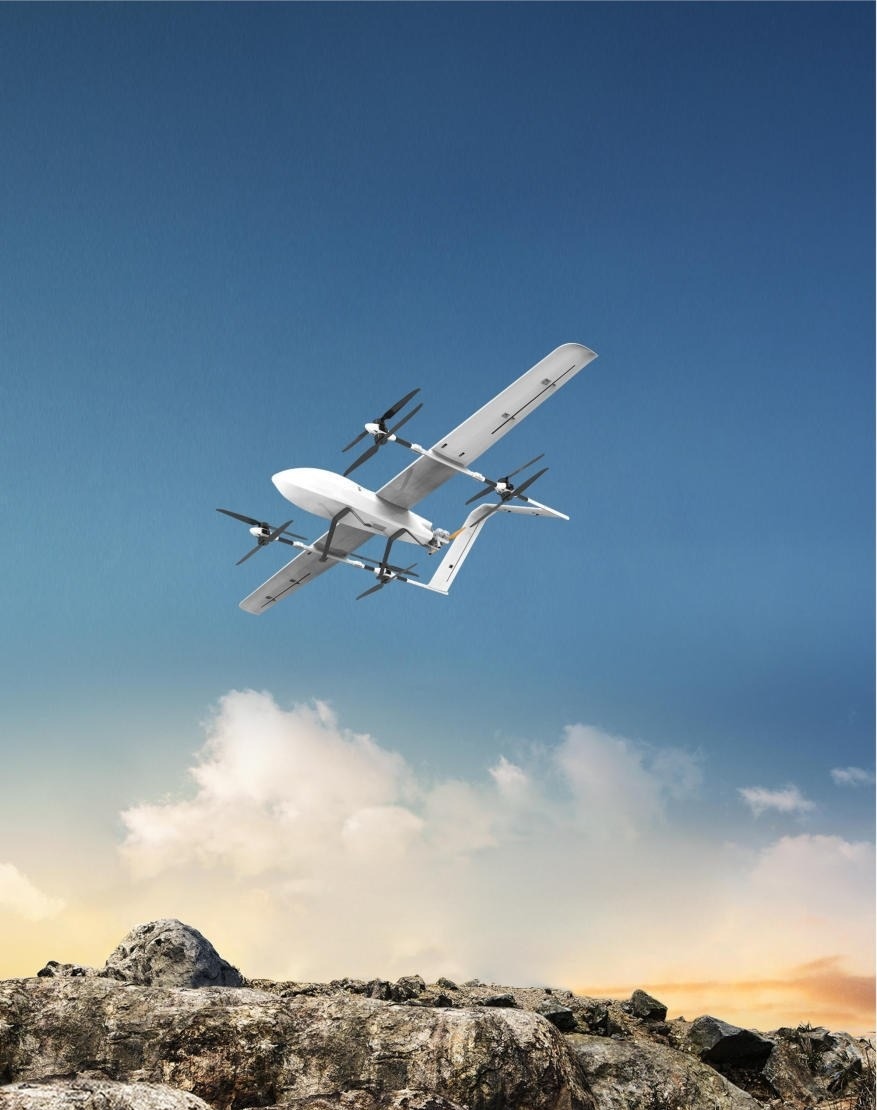

TX-200V

大牛飞行平台

200kg 级大载重飞行平台，适合重载与应急响应任务。

大载重最大起飞重量200kg，有效载荷 74kg（含油）。
轻量化机臂兼具电机安装与闭合承载功能，加强抗弯扭性能。
大载荷舱载荷舱空间大，提升多任务兼容性、维护便捷性和快速部署能力。
双冗余四轴八桨，安全可靠。

翼展7000mm
最大起飞重量200kg
最大载荷能力74kg
油耗5.66L/h

全长	4100 mm
高度	1530 mm
翼展	7000 mm
机体材质	航空碳纤维复合材料
载重能力（含油）	74 kg
最大安全起飞重量	200 kg
安全平飞速度	26-40 m/s
巡航速度	28 m/s
油耗	5.66 L/h
实用升限	5000 m
使用温度	-20°C~55°C
抗风等级	起降 5 级 / 飞行 6 级

获取TX系列方案
